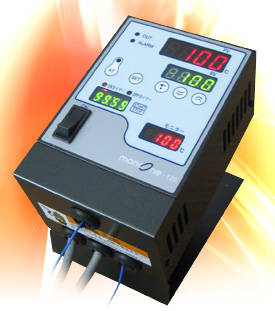

※写真はタイマー付き、スタンド台付となります。
■特 徴
●「ヒーターの温度」、「被加熱物の温度」が
一目でわかる大きなモニター
●ボタンは少なく押しやすく
●壁掛け、据え置き、DINレール、スタンド台
〜お客様の用途に応じた設置方法が選べる〜
●RoHS指令対応に、設計段階からクリア
●AC90〜240Vのフリー電源対応
●15Amaxの大容量なのにコンパクト
●安全回路として20Aヒューズ搭載
●温度制御はON/OFFの他、PID制御も可能
●熱電対のほとんどをカバー、白金測温抵抗体
（Pt100Ω）にも対応
●モニター用センサーポートを標準装備
●エラー機能を標準装備
●100時間タイマー機能搭載（オプション）
|
|

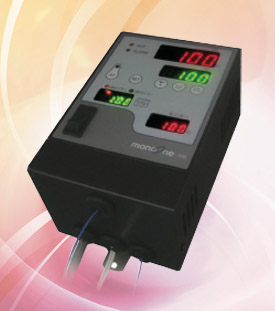

デジタル温度調節器
モノワン-120
◆簡単・安全・コンパクト設計、
誰にでも簡単に操作可能。
◆温度センサーは熱電対のほとんどをカバー、
Ptセンサーにも対応。
◆業界初！モニター用センサーポートを追加。
◆便利なON/OFFタイマー付（オプション）、
DINレール装着にも対応。
| ■仕 様 |
|
|
| 入 力 |
|
・熱電対（K, J, T, E, R, S, B）
＜外部抵抗100Ω以下＞
・白金測温抵抗体（Pt100Ω）
|
| 電源電圧 |
|
AC 90 〜 240V（単相） 50／60H z |
| 出力形式 |
|
SSR (無接点) 電圧出力
＜出力電圧は、電源電圧に依存＞ |
| 出力定格 |
|
15A 以下
※ SSR出力のため若干の漏れ電流があります。 |
| 補助出力 |
|
AC250V、3A |
| 制御方式 |
|
1．PID 時分割比例 ＜加熱動作＞
オートチューニング付
2．ON／OFF 制御 ＜加熱動作＞ |
| サンプリング周期 |
|
0.5秒 |
| 設定値記憶 |
|
EEPROM |
| 短絡保護 |
|
20A ヒューズ内蔵（ユーザーによる交換不可） |
| その他機能 |
|
エラー表示／バーンアウト／過昇温防止設定／
ロック機能／ヒーター断線警報機能／タイマー機能 |
| 消費電力 |
|
10VA 以下 |
| 寸法／重量 |
|
165(縦)×110(横)×85(奥行)mm
※突起･取付金具部を除く 約1.3kg |
| 耐電圧 |
|
AC1800V 1秒間（電源部・出力部共） |
| 耐ノイズ |
|
パルス幅50 nS、1μS で1200V 以上 |
| 取 付 |
|
卓上／壁掛け／DINレール（オプション）／
スタンド台（オプション） |
monoone-100は在庫がなくなり次第
販売終了となります。
|
